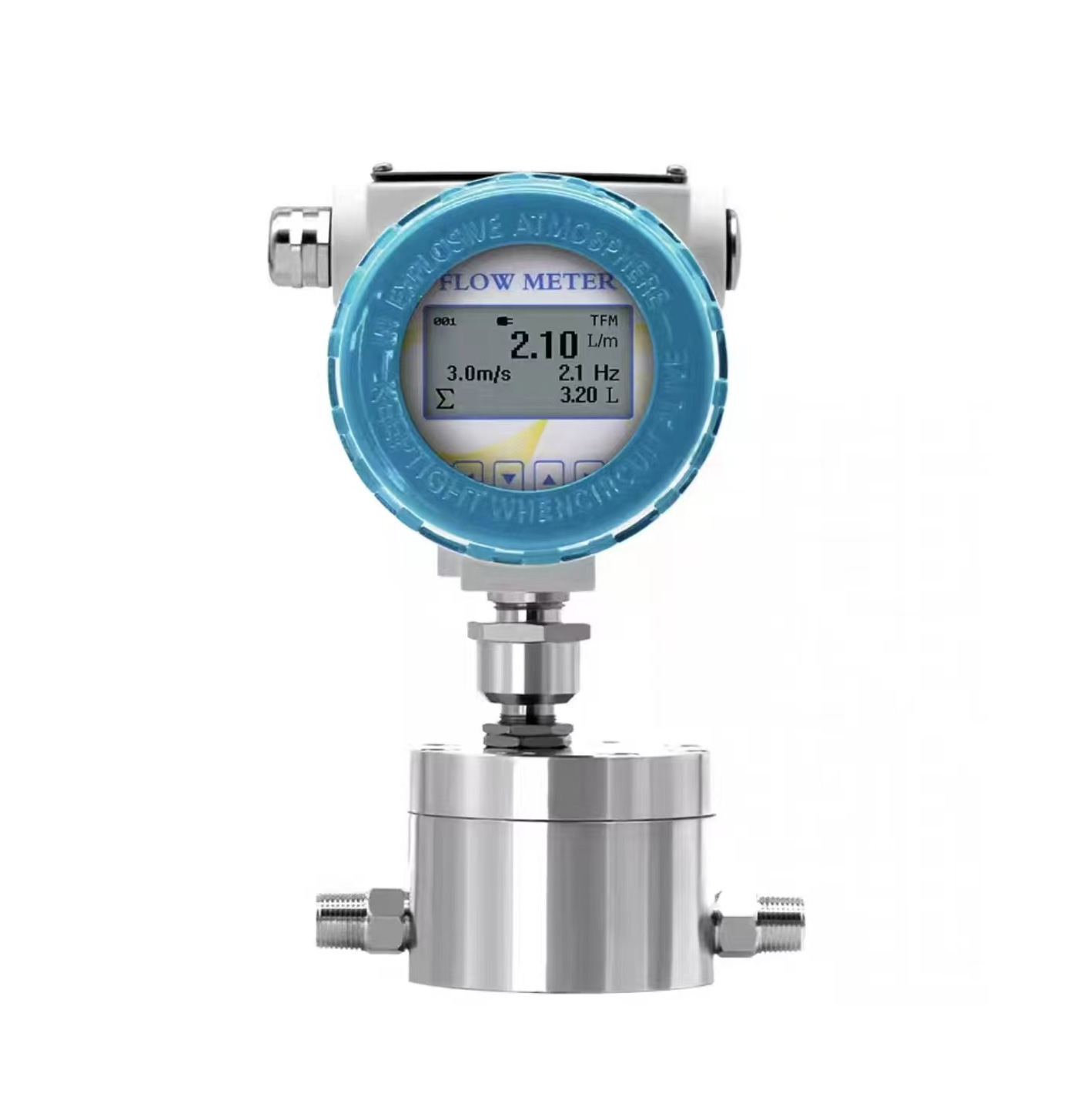

齒輪流量計裝有脈沖發訊器和數字液晶表頭裝置，可提供穩定、精細的脈沖信 號輸出，也可現場直接顯示液體瞬時、累積流量，并提供多種信號遠傳功能，與電顯儀表配 套可實現累積、定量和瞬時流量遠傳集中控制，還可測量高溫度、高粘度液體。優良的性能 可以很好的適應各種復雜的工況環境。

  齒輪流量計的轉速是通過裝在表殼上的信號放大器里傳感線圈來檢測。信號放大器不 與被測量介質相接觸。當變送器齒輪切割由殼體內長久磁石產生的磁力線時，就會引起傳感 線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放 大、 整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積 流量值,同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指 示瞬時流量值。

  齒輪流量計加工精度高，精密安裝。齒輪的旋轉被非接觸掃描，每一個齒產生一個脈 沖， 分辨率非常高.圓柱齒輪變送器可測量非常小的流量，定量小體積的液體。

一、概述

　　LC 系列橢圓齒輪流量計系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。可大量用于石油、化工、醫藥衛生等部門流量測量。

　　二、工作原理

　　在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪在軸上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。

　　三、產品特點

　　測量精度高、流量范圍寬、重復性好;

　　螺旋轉子轉動均勻、震動小、壽命長;

　　對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量;

　　結構簡單、外形尺寸小、重量輕;

　　安裝容易，表前不需要安裝直管段。

　　四、技術參數

　　1.精度等級：0.5 級、0.2 級(一般在-10℃~+60℃)

　　2.適用介質溫度：-20℃~+80℃，在加散熱器情況下可達 200℃

　　3.防爆等級：ExiaIICT6

齒輪流量計的轉速是通過裝在表殼上的信號放大器里傳感線圈來檢測。 信號放大器不與被測量介質相接觸。當變送器齒輪切割由殼體內**磁石產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、 整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值,同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。

齒輪流量計加工精度高，精密安裝。齒輪的旋轉被非接觸掃描， 每一個齒產生一個脈沖， 分辨率非常高.圓柱齒輪變送器可測量非常小的流量，定量小體積的液體。
